Druckregler Durchflussdiagramm

Swagelok Düsseldorf Services Druckregler Durchflussdiagramm

Swagelok Durchflussdiagramm-Generator

Basierend auf Ihren individuellen Anwendungsparametern erstellen Sie mit Hilfe dieses Tools ein Durchflussdiagramm für Druckregler der Serie RHPS. Hierbei haben Sie auch die Möglichkeit verschiedene Szenarien miteinander zu vergleichen.

Start Flow-Generator

Funktionalität

Das Tool bietet Ihnen folgende Möglichkeiten:

Darstellung der Leistung eines Druckreglers in bis zu 4 Anwendungen
Darstellung der Leistung von max. 4 Druckreglern zum Vergleich in einer Anwendung
Grafische Darstellung in Form eines Diagramms in bis zu 4 verschiedenen Konstellationen aus Druckreglern und Anwendungen

Anleitung für den Generator

1. Schritt	Eingabe Anwendungsparameter Wählen Sie Ihren Berichtstyp aus und tragen Sie die Anzahl der Druckregler sowie Ihre grundlegenden Parameter ein: Druckeinheit \| Durchflusseinheit \| Leistungsgeschwindigkeit \| Temperatur

2. Schritt	Angaben Druckregler Wählen Sie einen Druckregler aus und geben Sie Ihre Anforderungen ein: Druckregler der RHPS-Serie \| Druckregelbereich \| Ausgangsrohr-ID \| Gasart Max. Leistungsgeschwindigkeit \| Eingangsdruck \| Einstelldruck \| Eingangstemperatur Hinweis: Die Ausgangsrohr-ID und die max. Leistungsgeschwindigkeit werden automatisch ausgefüllt. Sie können die Angaben jederzeit verändern. Die Molmasse und Spezifische Wärme werden aktiviert, wenn bei der Gasart ein "Kundenspezifisch" auswählen.

3. Schritt	Berechnung Wenn Sie alle Eingaben vorgenommen haben klicken Sie auf "Berechnen", das Tool erstellt automatisch Ihr individuelles Durchflussdiagramm.

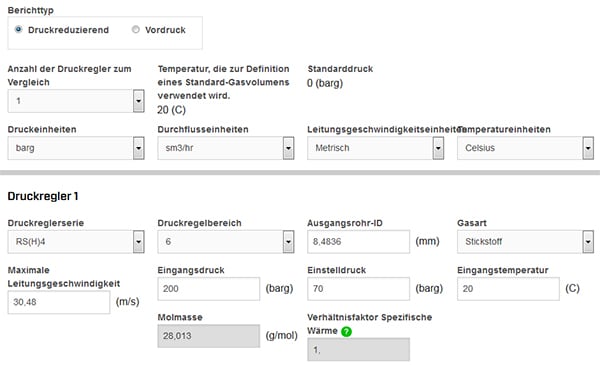

Beispiel-Berechnung:

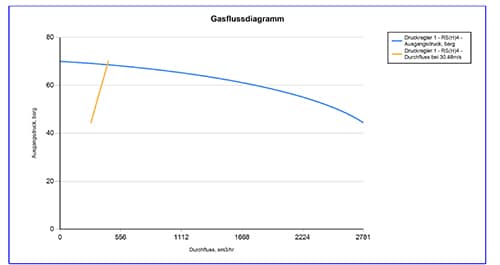

Ergebnis: Flussdiagramm

Bitte beachten

Das Durchflussdiagramm zeigt nicht den Absperrdruck (lock-up pressure) für eine Anwendung an. Allerdings wird der Absperrdruck werksgetestet und soll nicht mehr als 10% des maximalen Regeldrucks einer Druckreglerkonfiguration betragen. Das sollte bei der Leistung eines Druckreglers für die jeweilige Anwendung berücksichtigt werden. Um mehr über die Druckreglerleistung zu erfahren, lesen Sie bitte das Merkblatt Druckminderungsregler-Durchflussdiagramm (MS-06-114). Um mehr über die einzelnen Druckreglerserien zu erfahren, sehen Sie sich bitte den Katalog Swagelok Druckregler, Serie RHPS (MS-02-430).

Haftungsausschluss

Die Durchflusskennlinien der Regler in diesem Bericht wurde aus Gleichungen kreiert, die bei Produktspezifikationen von Swagelok, bei grundlegenden Fluideigenschaften und in der Strömungslehre Anwendung finden, um der Produktleistung zu entsprechen. Diese Kalkulationen wurden ausgeführt um spezifische Bedingungen zu berücksichtigen und sollten nicht außerhalb dieser Bedingungen angewendet werden. Diese Information soll bei der Auswahl des Reglers helfen, aber sie kann nicht die Vielfalt der aktuellen Betriebsbedingungen duplizieren.

Sichere Produktauswahl

Bei der Auswahl von Produkten muss das gesamte Systemdesign berücksichtigt werden, um eine sichere, störungsfreie Funktion zu gewährleisten. Der Systemdesigner und der Benutzer sind für Funktion, Materialverträglichkeit, entsprechende Leistungsdaten und Einsatzgrenzen sowie für die vorschriftsmäßige Handhabung, den Betrieb und die Wartung verantwortlich.
