Небольшой, но важный прибор: как обнаружить и предупредить неисправность манометра

Как понять, что манометр поврежден или может отказать?

Дэйв Росс (Dave Ross), старший инженер отдела сервисного обслуживания

Манометры — совсем небольшие приборы. Однако они являются важной составляющей систем в различных отраслях. Обеспечиваемая ими визуальная индикация давления в системе позволяет понять, все ли работает в требуемом диапазоне или надвигается проблема. Неточная работа манометра может привести к снижению качества продукта на выходе системы в связи с нарушением достоверности данных и последующим чрезмерным повышением или снижением давления в системе. В случае неисправности манометра возможен выброс технологической среды из системы, а значит, травмы сотрудников, повреждения системы (на устранение которых потребуется время и деньги), а также потеря выходного продукта и прибыли.

Знание признаков и причин приближающейся неисправности манометра поможет быстро понять, что показания давления перестали быть точными, и избежать нежелательных последствий.

Если вы считаете, что в вашей системе присутствует манометр, работающий не самым лучшим образом, продолжайте читать эту статью, чтобы узнать о настораживающих признаках неисправности.

Узнайте о сервисах Swagelok по обследованию

Каковы признаки неисправности манометра?

Ниже описаны пять основных причин неисправности манометра, ее признаки и действия, которые можно предпринять для решения проблемы.

Избыточное давление

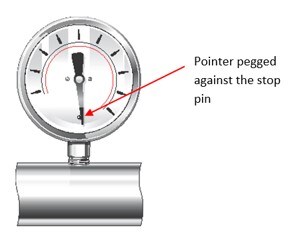

Если стрелка манометра прижата к упору-ограничителю, значит, давление в манометре приближается к максимальному значению или превышает его. Это указывает на то, что установленный манометр имеет неподходящий для системы диапазон давления и не способен правильно показывать давление в ней. В результате может разорваться трубка Бурдона, что приведет к полному отказу манометра.

Трубка Бурдона — это изогнутая полая трубка, обычно изготовленная из металла, которая находится внутри манометра. Эта трубка реагирует на давление в системе и перемещает соединенную с ней стрелку для отображения соответствующего значения давления на циферблате манометра.

Необходимо выбрать манометр, рассчитанный на диапазон давления, в два раза превышающий предполагаемое рабочее давление в системе, чтобы расширить диапазон измеряемого давления, или добавить в систему предохранительное устройство (т. е. перепускной клапан) перед манометром. При экстремальных условиях в системе следует использовать манометр с ограниченным условным проходом (0,3 мм), чтобы ограничить расход, или рассмотреть вариант с уплотнением мембраны вместо конструкции с трубкой Бурдона, чтобы получить более надежное решение.

Скачки давления

Если вы обнаружили, что стрелка манометра изогнута, сломана или имеет зазубрины, то вероятно, что манометр подвергнулся внезапному скачку давления в системе, вызванному включением/выключением насоса или открыванием/закрыванием клапана в линии перед манометром. Стрелка могла получить повреждение от удара об упор-ограничитель. Такое внезапное изменение давления может привести к разрушению трубки Бурдона и отказу манометра.

Проанализируйте конструкцию системы, чтобы исключить непредвиденные скачки давления, вызывающие чрезмерную нагрузку на ее компоненты, включая манометр. Альтернативным решением является выбор манометра с более широким диапазоном давления, охватывающим любые предполагаемые скачки давления.

Механическая вибрация

Плохо настроенный насос, поршневой компрессор или неверно смонтированный манометр могут привести к потере стрелки, защитного стекла, кольца защитного стекла или задней крышки. При этом на циферблате также можно заметить черную пыль или царапины, оставленные ослабленной стрелкой. Колебания манометра передаются трубке Бурдона, и вибрация может разрушить движущийся компонент, а значит, на циферблате больше не будет отображаться реальное давление в системе. Жидкостное наполнение корпуса манометра позволяет погасить колебания и исключить или уменьшить ненужные вибрации в системе. При экстремальных условиях в системе следует использовать амортизатор или манометр с мембранным уплотнением.

Пульсация

Частое циклическое движение технологической среды в системе с быстрой сменой направления приводит к износу движущихся компонентов манометра. Такое состояние, определяемое по колеблющейся стрелке прибора, может ухудшить его способность измерять давление, а также привести к разрушению трубки Бурдона и полному отказу манометра. В этом случае следует изменить конструкцию системы, переместив манометр в такое место, где влияние на него скорости циклического движения среды будет меньше и при этом не пострадает требуемая точность измерений. Если изменить конструкцию системы невозможно, то уменьшить воздействие пульсации позволит использование манометра с жидкостным наполнением, ограниченным условным проходом или амортизатором.

Узнайте подробнее, как выбрать наиболее подходящий манометр с учетом ваших потребностей

Чрезмерно высокая температура и перегрев

У манометра, который смонтирован ненадлежащим образом либо расположен слишком близко к чрезмерно горячей технологической среде или компонентам системы, может быть обесцвечен циферблат или наполнен жидкостью корпус в результате поломки компонентов манометра. Повышенная температура подвергает работающую под давлением систему дополнительному воздействию и снижает точность измерений, вызывая механическое напряжение в металлической трубке Бурдона и других компонентах манометра. Манометр с другим номинальным значением температуры будет работать стабильнее в предполагаемом диапазоне температур, которым будет подвергаться система. Для областей применения с экстремальными значениями температур следует выбрать манометр с мембранным уплотнением или мембранное уплотнение с охлаждающим элементом.

Любой манометр может выйти из строя — такова реальность. Если знать, как выявить надвигающуюся неисправность, вы сможете избежать наихудших возможных последствий. Но еще более важно уметь подобрать подходящий манометр с учетом именно ваших потребностей. Зачастую выбор оптимального манометра для конкретной системы представляет собой непростую задачу. Но если потратить время на анализ потребностей системы и заблаговременно принять обдуманное решение, это снизит вероятность преждевременного отказа и окупится в виде безопасной работы на предприятии, точных измерений давления в системе и уменьшенных потерь технологической среды в результате установки неподходящего манометра.
