Фитинги с конусом и резьбой были стандартным вариантом для различных важных компонентов в нефтегазовой отрасли в течение многих лет. В сочетании со специальными втулками с защитой от вибрации и при условии установки грамотными и опытными техническими специалистами эти фитинги могут обеспечить приемлемые характеристики при среднем давлении.

Их недостаток — высокие затраты труда и времени. В отсутствие втулок с защитой от вибрации и при установке техническим специалистом, который недостаточно хорошо знаком с процессом подготовки и сборки, фитинги с конусом и резьбой могут начать протекать гораздо раньше, чем ожидает оператор.

К чему может привести утечка или отказ фитингов среднего давления? Владельцы и операторы морских буровых платформ находятся под сильным давлением: они должны обеспечивать безопасность и экологичность работы, при этом ограничивая расходы и повышая эффективность. Утечки или отказы фитингов среднего давления для нефтегазовой отрасли могут вызвать большие проблемы, связанные с экологичностью и безопасностью, и привести к внеплановому техобслуживанию. Кроме того, первоначальный монтаж фитингов с конусом и резьбой может занимать много времени в сравнении с более новыми и инновационными компрессионными фитингами, которые являются оптимальным выбором для многих важных систем в нефтегазовой отрасли.

Например, зачастую при среднем давлении такие компрессионные фитинги, как фитинги серии FK производства компании Swagelok, могут использоваться практически везде, где традиционно используются фитинги с конусом и резьбой. Монтаж фитингов серии FK занимает примерно в 5 раз меньше времени, чем монтаж фитингов с конусом и резьбой, что позволяет обойтись без переделки после доставки активов и значительно уменьшает общую стоимость техобслуживания. Более того, монтаж этих компрессионных фитингов проще, что снижает вероятность ошибок технических специалистов и ведет к более стабильной и надежной работе на протяжении всего срока службы актива.

Это может значительно снизить трудозатраты и общую стоимость владения системами для верхних строений буровых платформ, включая блоки дозирования химреагентов, скважинные панели управления, соединительные блоки шлангового кабеля и гидравлические силовые установки. В этой публикации мы рассмотрим, как фитинги серии FK могут обеспечить значительную экономию для владельцев и операторов буровых платформ.

Ускорение монтажа

Монтаж фитингов серии FK можно выполнить быстрее, чем в случае с фитингами с конусом и резьбой. Причины этого приведены ниже.

Требуется меньше инструментов. Для успешного монтажа фитингов с конусом и резьбой требуются специальные инструменты и материалы, включая инструменты для нарезания резьбы и смазочно-охлаждающую жидкость для уменьшения трения в процессе нарезания. Компрессионные фитинги, напротив, можно успешно установить с помощью обычного гаечного ключа и тисков.

Более быстрый монтаж фитингов. Как для фитингов серии FK, так и для фитингов с конусом и резьбой требуется резка под прямым углом и снятие заусенцев с отрезка трубки. Но на этом сходства заканчиваются. Перед соединением трубки с фитингом необходимо правильно нарезать конус и резьбу с помощью специальных инструментов. Нужно убедиться в том, что в процессе работы не появилось заусенцев, выемок или царапин. После завершения подготовки трубки на нее навинчивается манжета, а в корпус фитинга вставляется гайка втулки для финальной затяжки.

Для сравнения, фитинги серии FK устанавливаются путем навинчивания предварительно собранного картриджа с гайкой, двумя обжимными кольцами и пластиковой осью на корпус фитинга. Трубка вставляется и маркируется для правильного позиционирования, а затем поворачивается на один полный оборот для завершения соединения. После проверки щупом для контроля зазоров фитинг установлен и готов к использованию.

Посмотрите видео со сравнением монтажа компрессионного фитинга и фитинга с конусом и резьбой.

Компрессионные фитинги позволяют обойтись без специальных инструментов и утомительных действий по выполнению соединения, экономя время операторов при монтаже, что в свою очередь позволяет сэкономить много денег.

Для сравнения представим изготовление комплекта рамных блоков среднего давления для верхних строений морских буровых платформ. Предположим, что в блоке будут использоваться трубки и фитинги из нержавеющей стали 316 и специально обученный монтажник будет выполнять каждое из 500 соединений.

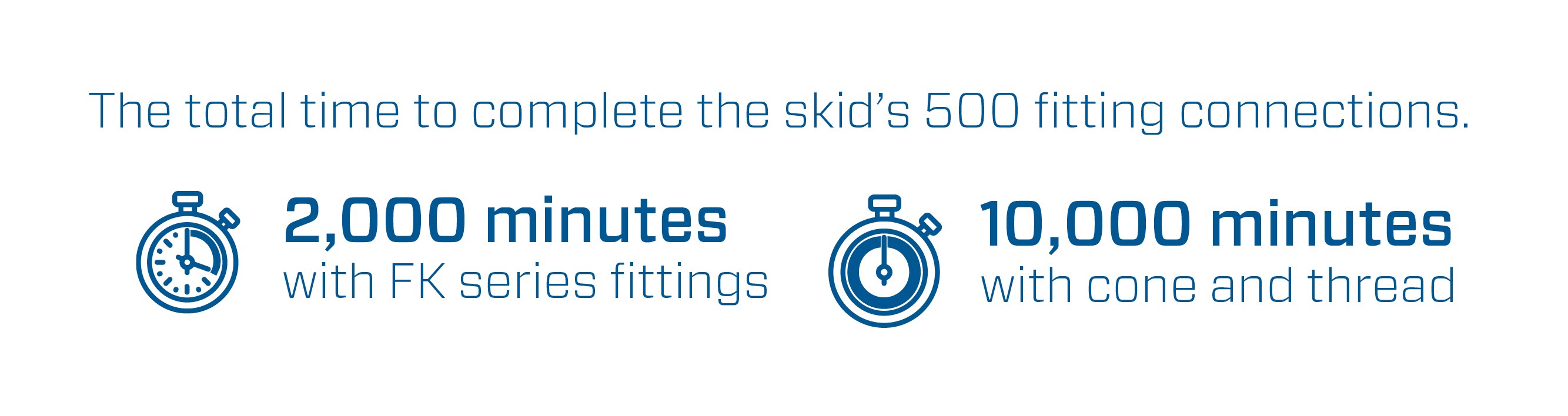

Время монтажа фитингов каждого типа зависит от диаметра трубки, типа материалов и уровня навыков монтажника. Предположим, что монтаж компрессионного фитинга серии FK от начала и до конца занимает 4 минуты. Монтаж фитинга с конусом и резьбой занимает 20 минут (в пять раз дольше). Следовательно, общее время подсоединения 500 фитингов серии FK в блоке составляет приблизительно 2000 минут (33,3 часа) в сравнении с 10 000 минут (166,7 часа) для фитингов с конусом и резьбой.

При монтаже фитингов с конусом и резьбой также следует учитывать загрязнение. Образующаяся в процессе нарезания конуса и резьбы металлическая стружка, а также использование смазочно-охлаждающих жидкостей зачастую приводят к загрязнению. Любые остатки на производстве ведут к потенциальному риску для безопасности, а загрязнение металлической стружкой может ухудшить характеристики системы. Использование инновационных фитингов серии FK решает эти проблемы благодаря отсутствию необходимости нарезания конуса и резьбы.

Долгосрочная стабильность характеристик

Фитинги с конусом и резьбой, оснащенные специальными втулками, гайками и манжетами с защитой от вибрации, могут улучшить характеристики при условии выполнения монтажа квалифицированным и опытным специалистом. Однако фитинги такого типа не всегда соответствуют требованиям, что может привести к ухудшению характеристик системы. Это все чаще вынуждает владельцев, интеграторов и подрядчиков искать более надежные и эффективные фитинги, которые могут обеспечить высокие характеристики.

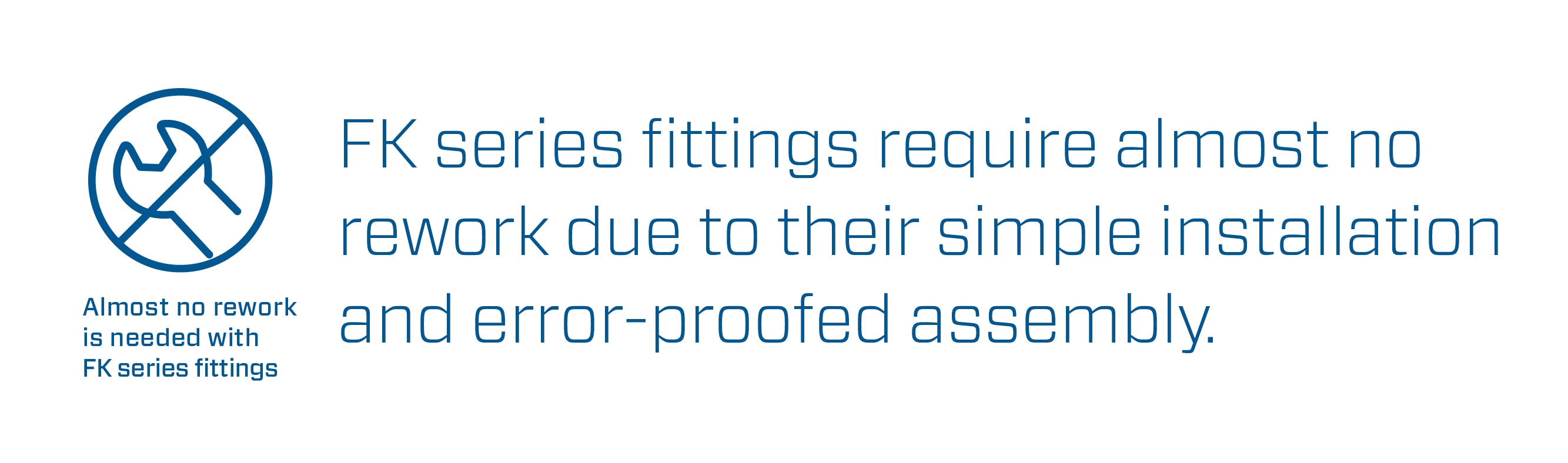

Решение ваших проблем — фитинги серии FK, снижающие вероятность ошибок при монтаже вручную благодаря предварительно собранной конструкции картриджа и обеспечивающие повышенную герметичность без техобслуживания на протяжении всего срока службы. Фитинги с конусом и резьбой могут со временем разболтаться в связи с вибрацией во время транспортировки или работы. Как правило, затяжка вручную позволяет вернуть соединению герметичность, но дополнительные расходы на техобслуживание накапливаются с течением времени. Для сравнения, фитинги серии FK с двумя обжимными кольцами обеспечивают двойной механический обхват трубки, значительно сокращая вероятность развинчивания фитингов под воздействием вибрации. Подсчитано, что в стандартном верхнем строении буровой платформы 20 % соединений с конусом и резьбой нуждаются в переделке во время первоначальной сборки и испытаний под давлением. Для сравнения, фитинги серии FK почти не требуют переделки благодаря простой процедуре монтажа и возможности проверить качество монтажа с помощью щупа для контроля зазоров.

Наконец, хотя оба типа фитингов можно демонтировать и повторно собрать для техобслуживания системы, повторная сборка фитингов с конусом и резьбой не всегда воспроизводима и надежна. А фитинги серии FK легко установить обратно, поскольку они рассчитаны на множество циклов повторной сборки.

***

В целом компрессионные фитинги серии FK могут принести большую выгоду владельцам активов и изготовителям верхних строений буровых платформ в нефтегазовой отрасли. Они сокращают время монтажа, затраты на сборку и техобслуживание, при этом обеспечивая более надежное и долговечное соединение, что позволяет увеличить время бесперебойной работы. Они помогут сэкономить тысячи долларов на каждом проекте.
