Как избежать утечек в системе: важность правильной подготовки трубок

Почему производительность системы зависит от правильной подготовки трубок

Качественные трубки и высокотехнологичные фитинги — составляющие наиболее важных соединений на любом перерабатывающем предприятии. Для обеспечения оптимальности каждого из этих соединений необходимо учитывать ряд факторов: тип материала, размер трубки, толщину стенки, свойства материала, рабочие условия и др.

Однако для эффективной эксплуатации жидкостной или газовой системы не менее важны надлежащие методики соединения этих компонентов. Одна из наиболее распространенных причин неисправности трубок и фитингов — неправильная установка. Надлежащая обработка и подготовка трубок до затягивания фитинга — необходимое условие получения безопасных, герметичных и долговечных соединений, на которые операторы оборудования могут положиться.

Найдите подходящие курсы обучения работе с трубными обжимными фитингами

Как убедиться, что технический персонал предприятия достаточно подготовлен, экипирован и обладает необходимой информацией и инструментами для обеспечения качественных соединений на всем предприятии? Рассмотрим несколько важных моментов, которые нужно учитывать.

Какова цена вопроса?

Потеря прибыльности или снижение производительности — малоприятная ситуация, но это не самые главные проблемы в случае утечек в жидкостных или газовых системах. Многие клиенты работают с опасными по своей природе процессами, когда неправильная установка может привести к серьезным травмам или более тяжелым последствиям. Утечки в водяных или воздушных системах низкого давления обычно не несут серьезных угроз и часто считаются неудобством, связанным с неэффективностью. Однако падение давления воздуха может привести к тому, что важный для безопасности клапан не откроется в нужный момент. Кроме того, если из системы просачивается опасный газ, например водород, даже небольшая утечка может иметь серьезные последствия. Поскольку такие опасные газы и химические вещества необходимы для производства многих продуктов, их нельзя просто убрать из техпроцесса, и если существует риск для жизни людей, эти вещества должны быть надлежащим образом локализованы.

Помимо вопросов безопасности, утечки в связи с неправильной подготовкой трубок могут привести к значительным производственным потерям. Иногда это проявляется в виде неэффективности системы, и чем дольше система работает не на полную мощность, тем больше прибыли теряется. Потери из-за утечек могут проявляться и в других формах. Если в системе происходит утечка химических веществ или газов, это может не только привести к опасной ситуации, но и дорого обойтись с учетом потерь сырья. Даже простая утечка воздуха, которая часто игнорируется, может оказаться дорогостоящей, если из-за нее приходится тратить дополнительные средства на эксплуатацию оборудования. Многие предприятия покупают или арендуют воздушные компрессоры, испытывая растущую потребность в сжатом воздухе, но если бы они устранили утечки или иным образом оптимизировали установку трубок, они бы обошлись меньшим количеством оборудования и сократили энергозатраты.

Убытки от утечек в жидкостных и газовых системах могут быть как явными, так и скрытыми. Но в любом случае их зачастую можно избежать, если знать распространенные причины отказа.

Как распознать распространенные причины отказа

Одна из основных причин появления утечек в жидкостных и газовых системах — неправильная подготовка трубок. Например, неровная резка, когда торец обрезан не под прямым углом. Либо на торце трубки могут быть заусенцы, если они не были надлежащим образом сняты или сточены после резки, что может поставить под угрозу герметичность. Обтачивание торцов металлических трубок после резки ножовкой может показаться лишней дополнительной операцией, но если изучить эмпирические данные по отказам в системах, выяснится, что даже такая мелочь зачастую является первопричиной проблем. Не жалейте времени на надлежащую подготовку и установку трубок — это позволит избежать крупных неприятностей в будущем.

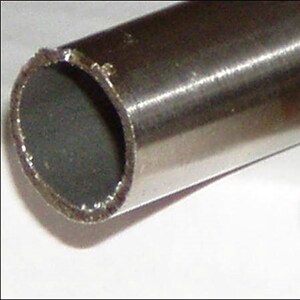

Трубки, с которых надлежащим образом не были удалены заусенцы.

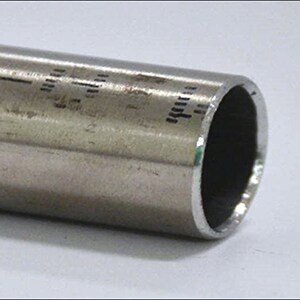

Правильно отрезанная трубка со снятыми заусенцами.

Минимизация количества отказов жидкостных и газовых систем часто сводится к наличию необходимых инструментов и отсутствию небрежности, которая может привести к повреждению смонтированных систем. Возможны самые разные ситуации, когда при установке компонентов или ремонте жидкостных и газовых систем не используются надлежащие инструменты. В некоторых случаях специальные инструменты для точной и ровной резки без заусенцев имеются в наличии, но не используются, если быстрее будет пойти по кратчайшему пути. В других случаях рабочий может попросту не иметь надлежащего оборудования для обработки торцов трубок, чтобы обеспечить торцы без заусенцев. При этом подходящие инструменты для резки трубок и снятия заусенцев легко доступны, и относительно небольшое капиталовложение может помочь избежать дорогостоящих отказов.

Рассмотрим две распространенные причины возникновения утечек в жидкостных и газовых системах, связанные с небрежностью.

• Царапины, зазубрины или вмятины на трубке, зачастую появляются в результате неправильной обработки. Обычно такие повреждения возникают из-за неправильной обработки. Например, рабочий берется за конец шестиметровой трубки, вытаскивает ее из контейнера с трубками, отрезает 2 метра, а затем засовывает оставшийся 4-метровый отрезок обратно в стойку. Если на отрезанной части остался заусенец или царапина, другие трубки на стойке также поцарапаются. Кроме того, на трубках легко остаются вмятины, когда их вытаскивают из стоек и торцы бьются об пол; трубку можно поцарапать, перенося ее с одного места на другое. Технический персонал должен проверять трубки на наличие этих дефектов до установки, однако этот этап часто пропускается или же игнорируются незначительные с виду повреждения.
• Неправильная подготовка трубки, включая резку не под прямым углом и оставление заусенцев на торце. Как было отмечено выше, правильная резка трубок — важный этап в процессе успешной сборки жидкостной или газовой системы. Для этой цели чаще всего используется ножовка или специальный инструмент для резки трубок, и если резать аккуратно, можно сравнительно легко получить ровный срез. Более распространенные проблемы связаны с заусенцами, которые можно удалить с помощью специального инструмента для снятия заусенцев или, к примеру, напильником. Этот этап обработки либо полностью пропускается, либо выполняется ненадлежащим образом из-за отсутствия необходимых инструментов.

Обеспечьте своему персоналу необходимое обучение.

Описанных выше распространенных проблем с подготовкой трубок можно легко избежать. Чтобы ваше предприятие не пострадало от отказа или утечки в жидкостной или газовой системе, возможно, будет достаточно просто провести обучение персонала правильной установке трубных обжимных фитингов. В этом могут помочь производители оборудования: например, обучение, предлагаемое компанией Swagelok, охватывает различные методики обработки и проверки трубок во всех подробностях; после этого курса рабочие будут применять методики, сводящие объем переделок и брака к минимуму.

Но еще до привлечения инструкторов, обучающих работе с трубными обжимными фитингами, вы можете избежать многих проблем, внимательно изучив методы обращения с материалами и подготовки трубок на вашем предприятии. Замечаете ли вы неправильное выполнение персоналом соединений с трубными обжимными фитингами? Замечаете ли вы проблемы, которые можно устранить, обсудив их на собрании перед вводом в эксплуатацию или при личном разговоре? Такой самоанализ — отличный первый шаг к более эффективной и безопасной работе, и об этом постоянно упоминается в курсе обучения Swagelok по работе с трубными обжимными фитингами.

Если говорить в целом, решение проблем с обработкой и подготовкой трубок сводится к информированности. Рабочие могут не знать, что вытаскивание отрезка трубки из стойки может привести к серьезным проблемам в будущем, поэтому краткое разъяснение может иметь длительный эффект. Ваш персонал должен знать, что хотя эффективность соединения с трубными обжимными фитингами и зависит от многих факторов, самый главный из них — это то, насколько качественно подготовлен отрезок трубки для вставки в фитинг.

Не позволяйте небольшим ошибкам создавать на вашем предприятии крупные проблемы с безопасностью и производительностью. Организуйте обучение всего персонала вопросам достижения оптимальной эксплуатации путем правильной подготовки трубок.
